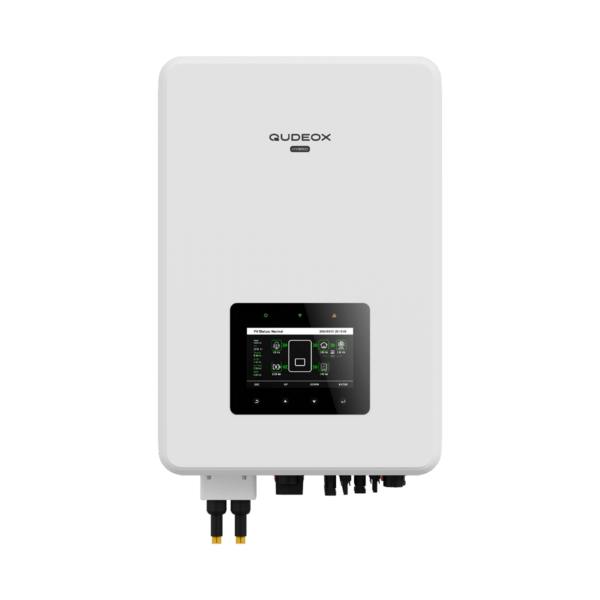

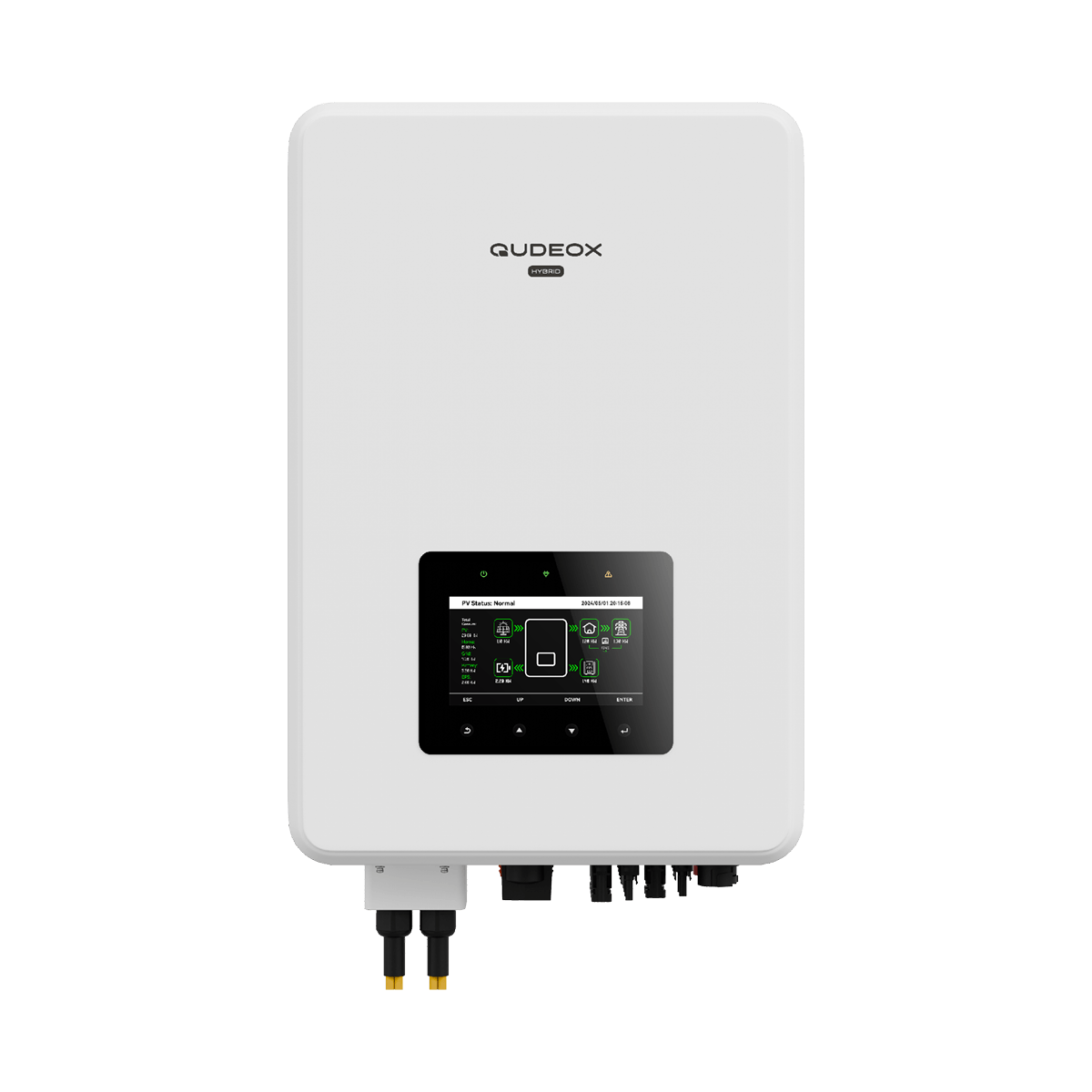

Inversor híbrido trifásico (25kW / 30kW)

QH-T25~30K

El inversor híbrido trifásico QH-T25~30K, con un rango de potencias de 25 kW a 30 kW, es una solución óptima para sistemas de almacenamiento de energía residenciales y comerciales. Está diseñado para alojar una entrada de corriente MPPT máxima de 3x40A y cuenta con funciones de carga y descarga temporizadas. Además, incorpora mecanismos integrados de procesamiento y protección de la batería, lo que garantiza un mayor rendimiento y longevidad de la misma. En particular, el inversor facilita la ecualización activa de la corriente para los grupos de baterías y permite la conexión de varios inversores en paralelo. Además, su función de conmutación del SAI mejora la fiabilidad de las aplicaciones de alimentación.

Descripción del producto

El inversor híbrido trifásico QH-T25~30K, con un rango de potencias de 25 kW a 30 kW, es una solución óptima para sistemas de almacenamiento de energía residenciales y comerciales. Está diseñado para alojar una entrada de corriente MPPT máxima de 3x40A y cuenta con funciones de carga y descarga temporizadas. Además, incorpora mecanismos integrados de procesamiento y protección de la batería, lo que garantiza un mayor rendimiento y longevidad de la misma. En particular, el inversor facilita la ecualización activa de la corriente para los grupos de baterías y permite la conexión de varios inversores en paralelo. Además, su función de conmutación del SAI mejora la fiabilidad de las aplicaciones de alimentación.

Características destacadas

Eficaz y fiable

  • Función de retroadaptación: solución inteligente de acoplamiento de CA para actualizar fácilmente los sistemas conectados a la red existentes.
  • SAI inteligente, plug & play, conmutación ininterrumpida en menos de 20 segundos para proporcionar energía de reserva suficiente en caso de emergencia
  • Capacidad de sobrecarga de reserva de energía de hasta el 200% en 10 segundos

Fácil de usar

  • Pantalla LED en color con software multilingüe intuitivo
  • Supervisión en línea a través de una aplicación
  • Control remoto y función de actualización

Fácil de instalar

  • Compatible con baterías de iones de litio, plomo y sodio
  • Cables de comunicación precableados para plug and play
  • Admite la instalación en paralelo flexible monofásica y trifásica

¿Interesado en este u otros productos Qudeox? Contacta con nosotros

Utilizaremos los datos para enviarte información. Ver Política de Privacidad.

Datos técnicos

Datos técnicosQH-T25KQH-T30K
Entrada CC (lado FV)
Potencia fotovoltaica máxima recomendada37.5kW42kW
Tensión de arranque180V
Tensión máxima de entrada1000V
Tensión nominal600V
Rango de tensión MPPT150V~850V
Corriente de entrada máxima3x40A
Corriente máxima de cortocircuito3x60A
Número de MPPT / Cadenas por MPPT3×6
Batería
Tipo de bateríaLitio / Plomo-ácido
Rango de tensión de la batería150V~800V
Potencia máxima de carga/descarga25kW33kW
Corriente máxima de carga/descarga50A70Ax2
Número de entrada de batería2
ComunicaciónCAN/RS485
Salida CA (reserva)
Potencia nominal de salida25kW30kW
Potencia de salida aparente máxima2 veces la potencia nominal, 10s1,5 veces la potencia nominal, 10s
Tiempo de conmutación de reserva<10ms
Tensión nominal de salida3P/N/PE, 380V / 400V
Frecuencia nominal de salida50Hz
Corriente nominal de salida38.0A / 36.1A45.6A / 43.3A
THDv<2% (@ carga lineal)
Entrada CA (lado de la red)
Potencia máxima de entrada35kW45kW
Corriente de entrada máxima60A65A
Tensión nominal de entrada3P/N/PE, 380V / 400V
Frecuencia nominal de entrada50Hz
Salida de CA (lado de la red)
Potencia nominal de salida25kW30kW
Potencia de salida aparente máxima27.5kVA33kVA
Tensión nominal de red3P/N/PE, 380V / 400V
Frecuencia nominal de red50Hz
Corriente nominal de salida de la red38.0A / 36.1A45.6A / 43.3A
Corriente máxima de salida41.8A / 39.7A50.1A / 47.6A
Factor de potencia>0.99 (-0.8~+0.8 ajustable)
THDi< 3%
Datos de rendimiento
Máxima eficiencia98.5%97.6%
Eficiencia de UE98.1%97.0%
ProtecciónProtección anti-isla, protección contra sobreintensidad de salida, protección contra cortocircuitos, interruptor de CC integrado (opcional), protección contra polaridad inversa de CC, protección contra sobretensiones (CC tipo II / CA tipo II), AFCI integrado (protección de circuito de CC contra fallos de arco)
Conexión CCConector MC4
Conexión CAOT terminal
PantallaLED + Bluetooth + APP
ComunicaciónCAN, RS485, Ethernet; Opcional: Wi-Fi, Móvil, LAN
Datos generales
Temperatura de funcionamiento-25°C~60°C
Grado de protecciónIP66
Método de refrigeraciónVentilación redundante inteligente
Altitud máxima de funcionamiento4000 m
CertificacionesEN61000-6-1/2/3/4, IEC/EN 62109-1/2, IEC61140, CEI 0-21/CEI 0-16
Peso50 kg
Dimensiones (AnxPrxAl)460x235x680 mm
