Caja concentradora de cableado (Sistemas de almacenamiento de energía monofásicos/trifásicos)

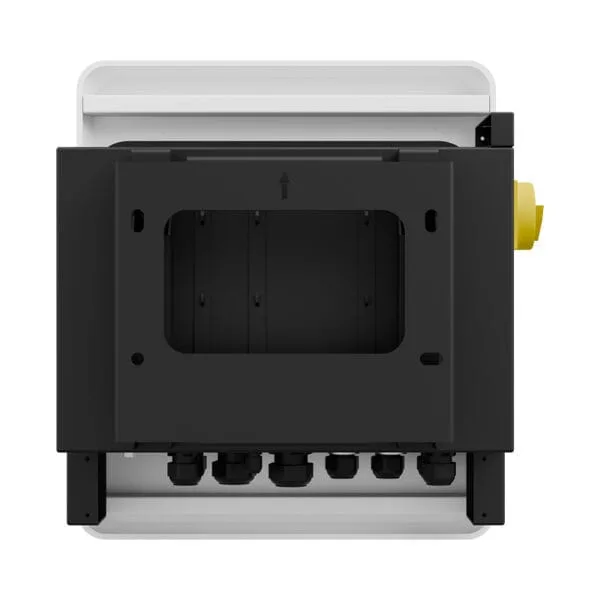

QH-iHub

El QH-iHub es un concentrador de cableado diseñado para simplificar el proceso de instalación. Es totalmente compatible con nuestra gama de inversores monofásicos para uso con baterías de bajo voltaje, así como con nuestros inversores híbridos trifásicos para baterías de alto voltaje. Al apilar los módulos y conectar los cables a los puertos designados, la configuración del sistema se realiza sin esfuerzo. Además, el iHub avanzado incorpora ATS para conmutar sin problemas a SAI para cargas críticas.

Descripción del producto

El QH-iHub es un concentrador de cableado diseñado para simplificar el proceso de instalación. Es totalmente compatible con nuestra gama de inversores monofásicos para uso con baterías de bajo voltaje, así como con nuestros inversores híbridos trifásicos para baterías de alto voltaje. Al apilar los módulos y conectar los cables a los puertos designados, la configuración del sistema se realiza sin esfuerzo. Además, el iHub avanzado incorpora ATS para conmutar sin problemas a SAI para cargas críticas.

Características destacadas

Eficaz y fiable

  • Diseño modular y apilable entre el inversor y el sistema de baterías
  • Sistema precableado para minimizar el riesgo de errores de conexión entre el inversor y el sistema de baterías

Fácil de usar

  • Compatible con nuestras series de inversores híbridos monofásicos (QH-iHub-S) y trifásicos (QH-iHub-T)
  • Estética elegante que evita el cableado a la vista

Fácil de instalar

  • Simplifica la conexión para ahorrar tiempo de instalación
  • Cableado ordenado y gestión de cables para mayor seguridad

Datos técnicos

Datos técnicosQH-iHub-SQH-iHub-T
CC
Tensión máxima de entrada600Vdc1000Vdc
Corriente máxima de cortocircuito16A / 16A30A / 16A
Número de seguidores MPP2
Batería
Rango de tensión de la batería80V~480V180V~650V
Corriente máxima de carga/descarga30A
En la red
Frecuencia nominal de tensión220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Máxima potencia aparente de entrada/salida de la red7.5kVA20kVa
Corriente máxima en la red32A
Sin conexión a la red
Frecuencia nominal de tensión230Vac 50Hz/60Hz400Vac 50Hz/60Hz
Potencia nominal7.5kVA15kVA
Corriente nominal32.6A24.1A
Red
Frecuencia nominal de tensión220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Corriente de entrada máxima60A32A
Carga
Frecuencia nominal de tensión220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Corriente máxima60A24.1A
Datos generales
Grado de protecciónIP54
Clase de protecciónClase l
Temperatura de funcionamiento-35°C~60°C (reducción a 45°C)-20°C~60°C (reducción a 45°C)
Temperatura de almacenamiento-40°C~70°C
Humedad relativa de funcionamiento0%~100% (condensación)
Altitud máxima de funcionamiento3000 m
Categoría de sobretensiónIII (CA) II (CC)
Método de refrigeraciónRefrigeración natural
Peso10 kg15 kg
Dimensiones (AnxPrxAl)420x250x480 mm420x250x550 mm
