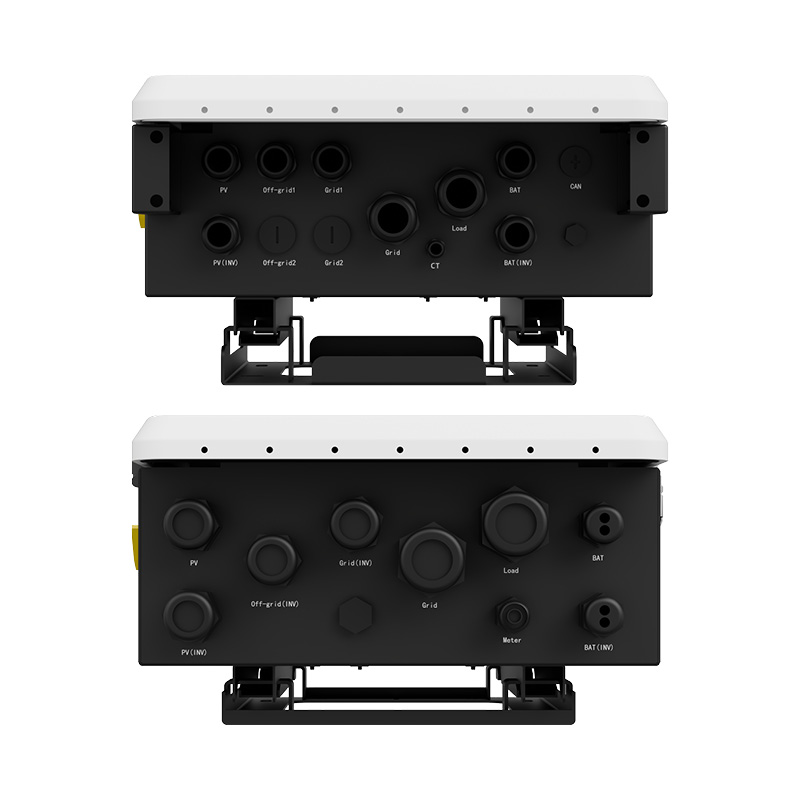

Scatola hub precablata (sistemi di accumulo di energia monofase/trifase)

QH-iHub

QH-iHub è un hub precablato appositamente progettato per semplificare il processo di installazione. È pienamente compatibile con la nostra gamma di inverter monofase per l’uso con batterie a bassa tensione e con i nostri inverter ibridi trifase per batterie ad alta tensione. Impilando i moduli e collegando i cavi alle porte designate, la configurazione del sistema è semplice. Inoltre, l’iHub avanzato è dotato di ATS per la commutazione continua all’UPS per i carichi critici.

Descrizione del prodotto

QH-iHub è un hub precablato appositamente progettato per semplificare il processo di installazione. È pienamente compatibile con la nostra gamma di inverter monofase per l’uso con batterie a bassa tensione e con i nostri inverter ibridi trifase per batterie ad alta tensione. Impilando i moduli e collegando i cavi alle porte designate, la configurazione del sistema è semplice. Inoltre, l’iHub avanzato è dotato di ATS per la commutazione continua all’UPS per i carichi critici.

Caratteristiche in evidenza

Efficiente e affidabile

  • Design modulare e sovrapponibile tra inverter e sistema di batterie
  • Sistema precablato per ridurre al minimo il rischio di errori di connessione tra inverter e sistema di batterie

Facile da usare

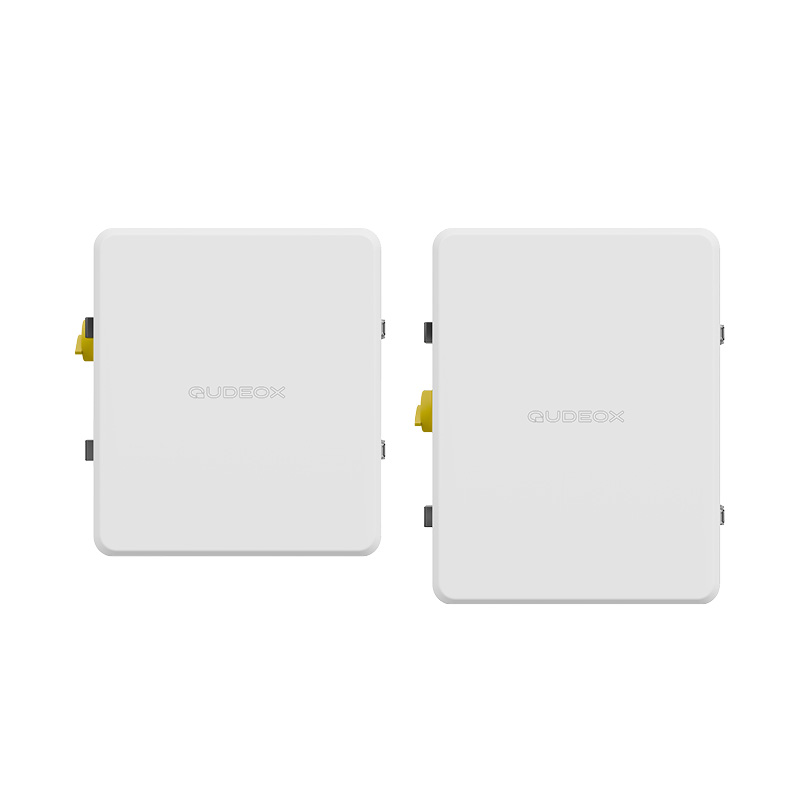

  • Compatibile con la nostra serie di inverter ibridi monofase (QH-iHub-S) e trifase (QH-iHub-T)
  • Estetica elegante che evita il cablaggio a vista

Facile da installare

  • Semplifica il collegamento per ridurre i tempi di installazione
  • Cablaggio ordinato e gestione dei cavi per una maggiore sicurezza

Siete interessati a questo o ad altri prodotti Qudeox? Contattateci

Utilizzeremo i dati per inviarvi informazioni. Vedi Informativa sulla Privacy.

Dati tecnici

Dati tecniciQH-iHub-SQH-iHub-T
DC
Tensione d’ingresso massima600Vdc1000Vdc
Corrente massima di cortocircuito16A / 16A30A / 16A
Numero di inseguitori MPP2
Batteria
Gamma di tensione della batteria80V~480V180V~650V
Corrente massima di carica/scarica30A
In rete
Tensione nominale frequenza220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Potenza apparente massima in ingresso/uscita dalla rete7.5kVA20kVa
Corrente massima in rete32A
Fuori rete
Tensione nominale frequenza230Vac 50Hz/60Hz400Vac 50Hz/60Hz
Potenza nominale7.5kVA15kVA
Corrente nominale32.6A24.1A
Griglia
Tensione nominale frequenza220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Corrente d’ingresso massima60A32A
Carico
Tensione nominale frequenza220/230/240 Vac 50Hz/60Hz380/400/415 Vac 50Hz/60Hz
Corrente massima60A24.1A
Dati generali
Grado di protezione dall’ingressoIP54
Classe di protezioneClasse l
Temperatura di esercizio-35°C~60°C (declassamento a 45°C)-20°C~60°C (declassamento a 45°C)
Temperatura di stoccaggio-40°C~70°C
Umidità relativa di esercizio0%~100% (condensazione)
Altitudine massima di funzionamento3000 m
Categoria di sovratensioneIII (AC) II (DC)
Metodo di raffreddamentoRaffreddamento naturale
Peso10 kg15 kg
Dimensioni (LxPxH)420x250x480 mm420x250x550 mm
