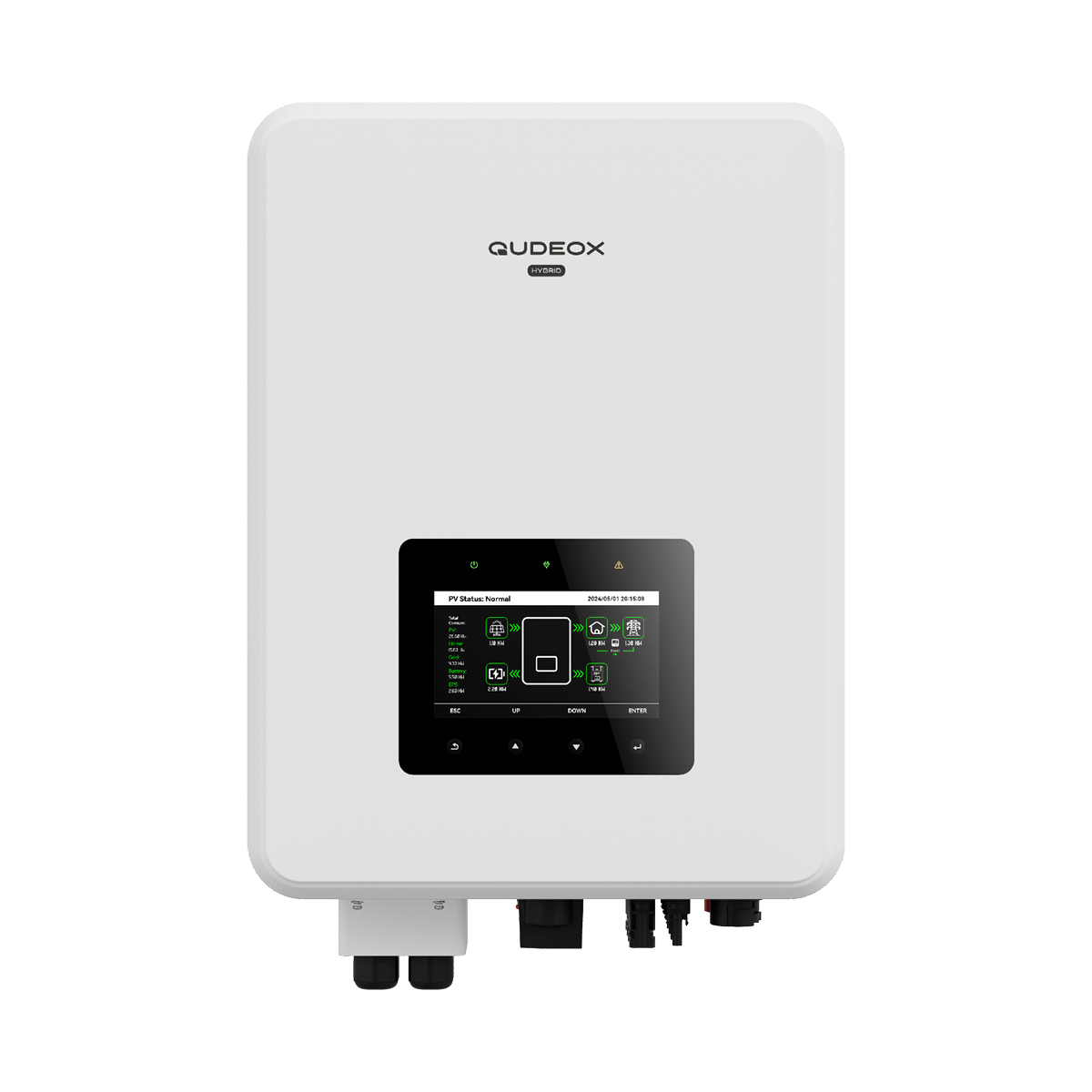

Dreiphasiger Hybrid-Wechselrichter (12kW / 15kW / 20kW)

QH-T12~20K

Der dreiphasige Hybrid-Wechselrichter QH-T12~20K mit einem Leistungsbereich von 12 kW bis 20 kW ist eine optimale Lösung für private und gewerbliche Energiespeichersysteme. Er ist für eine maximale MPPT-Stromaufnahme von 20A/20A ausgelegt und verfügt über eine zeitgesteuerte Lade- und Entladefunktion. Darüber hinaus verfügt es über integrierte Batterieverarbeitungs- und Schutzmechanismen, die eine verbesserte Batterieleistung und Langlebigkeit gewährleisten. Der Wechselrichter ermöglicht insbesondere den aktiven Stromausgleich für Batteriecluster und die Parallelschaltung mehrerer Wechselrichter. Darüber hinaus erhöht die USV-Schaltfunktion die Zuverlässigkeit der Stromanwendungen.

Beschreibung des Produkts

Der dreiphasige Hybrid-Wechselrichter QH-T12~20K mit einem Leistungsbereich von 12 kW bis 20 kW ist eine optimale Lösung für private und gewerbliche Energiespeichersysteme. Er ist für eine maximale MPPT-Stromaufnahme von 20A/20A ausgelegt und verfügt über eine zeitgesteuerte Lade- und Entladefunktion. Darüber hinaus verfügt es über integrierte Batterieverarbeitungs- und Schutzmechanismen, die eine verbesserte Batterieleistung und Langlebigkeit gewährleisten. Der Wechselrichter ermöglicht insbesondere den aktiven Stromausgleich für Batteriecluster und die Parallelschaltung mehrerer Wechselrichter. Darüber hinaus erhöht die USV-Schaltfunktion die Zuverlässigkeit der Stromanwendungen.

Merkmale hervorheben

Effizient und zuverlässig

  • Nachrüstfunktion: Intelligente AC-Kopplungslösung zur einfachen Aufrüstung bestehender netzgekoppelter Anlagen
  • Intelligente USV, Plug & Play, nahtloses Umschalten in weniger als 20 Sekunden, um ausreichend Reservestrom für Notfälle bereitzustellen
  • Bis zu 200 % Überlastfähigkeit bei Stromstößen in 10 Sekunden

Benutzerfreundlich

  • LED-Farbdisplay mit intuitiver, mehrsprachiger Software
  • Online-Überwachung per App
  • Fernsteuerung und Upgrade-Funktion

Einfach zu installieren

  • Kompatibel mit Lithium-Ionen-, Blei-Säure- und Natrium-Batterien
  • Vorverkabelte Kommunikationskabel für Plug and Play
  • Unterstützt einphasige und dreiphasige flexible Parallelinstallation

Sind Sie an diesem oder anderen Qudeox-Produkten interessiert? Kontaktieren Sie uns

Wir werden die Daten verwenden, um Ihnen Informationen zukommen zu lassen. Siehe Datenschutzbestimmungen.

Technische Daten

Technische DatenQH-T12KQH-T15KQH-T20K
Eingang DC (PV-Seite)
Empfohlene maximale PV-Leistung19.2kW24kW32kW
Anfahrspannung160V
Maximale Eingangsspannung1000V
Nennspannung600V
MPPT-Spannungsbereich200V~850V
Maximaler Eingangsstrom20A / 20A / 20A / 20A
Maximaler Kurzschlussstrom30A / 30A / 30A / 30A
Anzahl der MPPT / Strings pro MPPT4/4
Batterie
Akku-TypLithium / Blei-Säure
Spannungsbereich der Batterie120V~800V
Maximale Lade-/Entladeleistung12kW15kW20kW
Maximaler Lade-/Entladestrom50A
Anzahl der Batterieeingänge2
KommunikationsschnittstelleCAN/RS485
Ausgang AC (Back-up)
Nennausgangsleistung12kW15kW20kW
Maximale Ausgangsscheinleistung2fache Nennleistung, 10s
Back-up-Schaltzeit<10ms
Nennausgangsspannung3P/N/PE, 380V / 400V
Nennausgangsfrequenz50Hz
Nennausgangsstrom18.2A / 17.3A22.8A / 21.7A30.4A / 28.9A
THDv<2% (bei linearer Belastung)
Eingang AC (netzseitig)
Maximale Eingangsleistung18kW22.5kW30kW
Maximaler Eingangsstrom27.3A34.2A45.6A
Nenneingangsspannung3P/N/PE, 380V / 400V
Nenneingangsfrequenz50Hz
Ausgang AC (netzseitig)
Nennausgangsleistung12kW15kW20kW
Maximale Ausgangsscheinleistung13.2kVA16.5kVA22kVA
Bemessungsnetzspannung3P/N/PE, 380V / 400V
Bemessungsnetzfrequenz50Hz
Nennausgangsstrom des Netzes18.2A / 17.3A22.8A / 21.7A30.4A / 28.9A
Maximaler Ausgangsstrom20A / 19A25A / 23.9A33.4A / 31.8A
Leistungsfaktor>0.99 (-0.8~+0.8 einstellbar)
THDi<3%
Leistungsdaten
Maximale Effizienz98.5%
EU-Effizienz97.5%
SchutzInselbildungsschutz, Ausgangsüberstromschutz, Kurzschlussschutz, integrierter AFCI (DC-Lichtbogenfehlerschutz), integrierter DC-Schalter, DC-Verpolungsschutz, PV-Überspannungsschutz, Batterieumkehrschutz
DC-AnschlussMC4-Stecker
AC-AnschlussSchnellanschluss-Stecker
AnzeigeLED + Bluetooth + APP
KommunikationsschnittstelleCAN, RS485, Wi-Fi, LAN (optional)
Allgemeine Angaben
Betriebstemperatur-25°C~60°C
Schutzart gegen EindringenIP66
Methode der KühlungIntelligente redundante Lüfter-Kühlung
Maximale Betriebshöhe2000 m
ZertifizierungenEN61000-6-1/2/3/4, IEC/EN 62109-1/2, IEC61140, CEI 0-21/CEI 0-16
Gewicht38 kg
Abmessungen (BxTxH)420x235x530 mm
