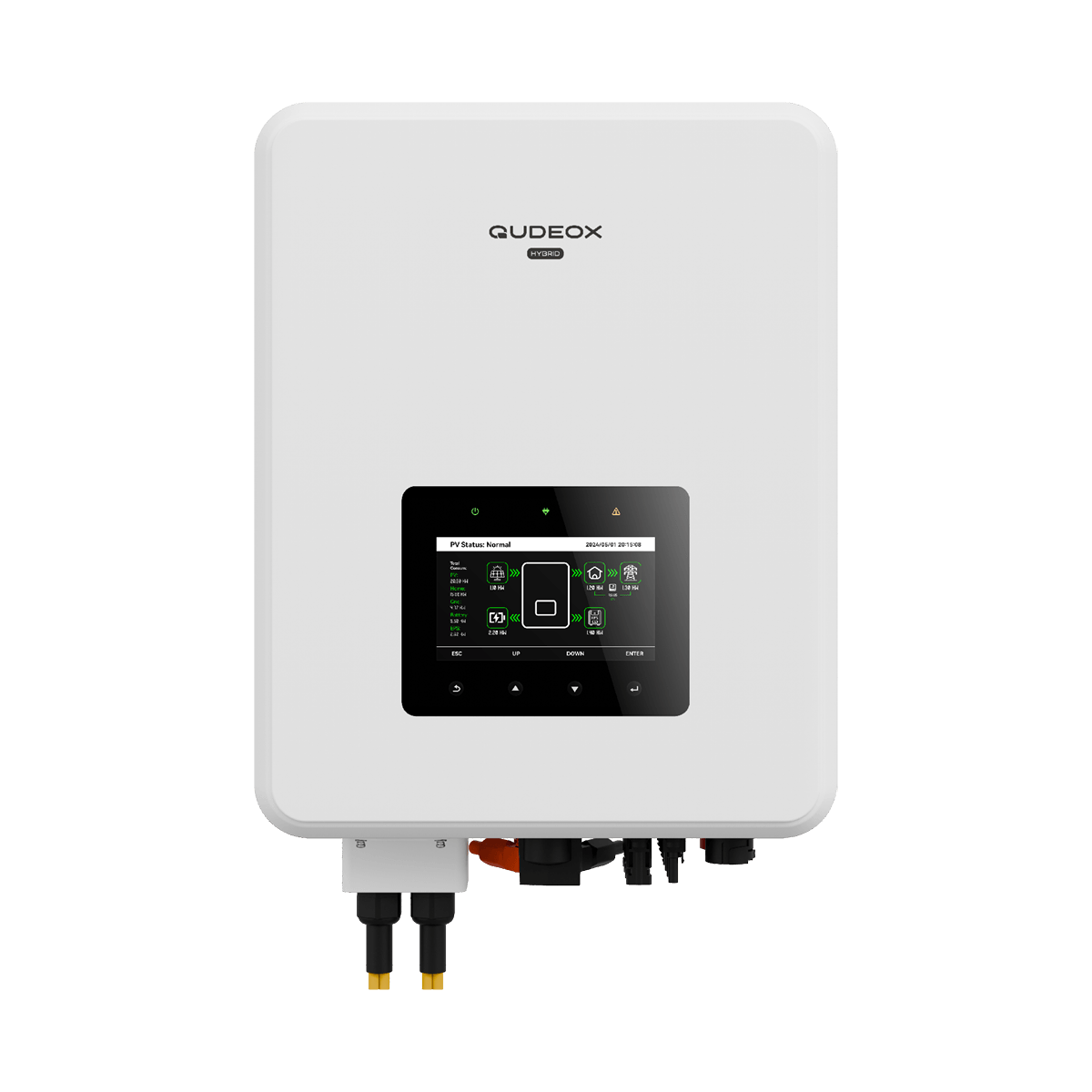

Dreiphasiger Hybrid-Wechselrichter (6kW / 8kW / 10kW)

QH-T6~10K

Der dreiphasige Hybrid-Wechselrichter QH-T6~10K mit einem Leistungsbereich von 6 kW bis 10 kW ist eine optimale Lösung für Energiespeichersysteme in Wohngebäuden. Er ist für eine maximale MPPT-Stromaufnahme von 20A/20A ausgelegt und verfügt über eine zeitgesteuerte Lade- und Entladefunktion. Darüber hinaus verfügt es über integrierte Batterieverarbeitungs- und Schutzmechanismen, die eine verbesserte Batterieleistung und Langlebigkeit gewährleisten. Der Wechselrichter ermöglicht insbesondere den aktiven Stromausgleich für Batteriecluster und die Parallelschaltung mehrerer Wechselrichter. Darüber hinaus erhöht die USV-Schaltfunktion die Zuverlässigkeit der Stromanwendungen.

Beschreibung des Produkts

Der dreiphasige Hybrid-Wechselrichter QH-T6~10K mit einem Leistungsbereich von 6 kW bis 10 kW ist eine optimale Lösung für Energiespeichersysteme in Wohngebäuden. Er ist für eine maximale MPPT-Stromaufnahme von 20A/20A ausgelegt und verfügt über eine zeitgesteuerte Lade- und Entladefunktion. Darüber hinaus verfügt es über integrierte Batterieverarbeitungs- und Schutzmechanismen, die eine verbesserte Batterieleistung und Langlebigkeit gewährleisten. Der Wechselrichter ermöglicht insbesondere den aktiven Stromausgleich für Batteriecluster und die Parallelschaltung mehrerer Wechselrichter. Darüber hinaus erhöht die USV-Schaltfunktion die Zuverlässigkeit der Stromanwendungen.

Merkmale hervorheben

Effizient und zuverlässig

  • Nachrüstfunktion: Intelligente AC-Kopplungslösung zur einfachen Aufrüstung bestehender netzgekoppelter Anlagen
  • Intelligente USV, Plug & Play, nahtloses Umschalten in weniger als 20 Sekunden, um ausreichend Reservestrom für Notfälle bereitzustellen
  • Bis zu 200 % Überlastfähigkeit bei Stromstößen in 10 Sekunden

Benutzerfreundlich

  • LED-Farbdisplay mit intuitiver, mehrsprachiger Software
  • Online-Überwachung per App
  • Fernsteuerung und Upgrade-Funktion

Einfach zu installieren

  • Kompatibel mit Lithium-Ionen-, Blei-Säure- und Natrium-Batterien
  • Vorverkabelte Kommunikationskabel für Plug and Play
  • Unterstützt einphasige und dreiphasige flexible Parallelinstallation

Technische Daten

Technische DatenQH-T6KQH-T8KQH-T10K
Eingang DC (PV-Seite)
Empfohlene maximale PV-Leistung9.6kW12.8kW16kW
Anfahrspannung160V
Maximale Eingangsspannung1000V
Nennspannung600V
MPPT-Spannungsbereich200V~850V
Maximaler Eingangsstrom20A / 20A
Maximaler Kurzschlussstrom30A / 30A
Anzahl der MPPT / Strings pro MPPT2/22/32/4
Batterie
Akku-TypLithium / Blei-Säure
Spannungsbereich der Batterie120V~600V
Maximale Lade-/Entladeleistung6kW8kW10kW
Maximaler Lade-/Entladestrom25A50A
Anzahl der Batterieeingänge2
KommunikationCAN/RS485
Ausgang AC (Back-up)
Nennausgangsleistung6kW8kW10kW
Maximale Ausgangsscheinleistung9.6kVA, 60s12.8kVA, 60s16kVA, 60s
Back-up-Schaltzeit<10ms
Nennausgangsspannung3P/N/PE, 380V / 400V
Nennausgangsfrequenz50Hz
Nennausgangsstrom9.1A / 8.7A12.2A / 11.5A15.2A / 14.4A
THDv<2% (bei linearer Belastung)
Eingang AC (netzseitig)
Maximale Eingangsleistung9kW12kW15kW
Maximaler Eingangsstrom13.8A18.2A22.8A
Nenneingangsspannung3P/N/PE, 380V / 400V
Nenneingangsfrequenz50Hz
Ausgang AC (netzseitig)
Nennausgangsleistung6kW8kW10kW
Maximale Ausgangsscheinleistung6.6kVA8.8kVA11kVA
Bemessungsnetzspannung3P/N/PE, 380V / 400V
Bemessungsnetzfrequenz50Hz
Nennausgangsstrom des Netzes9.1A / 8.7A12.2A / 11.5A15.2A / 14.4A
Maximaler Ausgangsstrom10A / 9.6A13.4A / 12.7A16.7A / 15.8A
Leistungsfaktor>0.99 (-0.8~+0.8 einstellbar)
THDi<3%
Leistungsdaten
Maximale Effizienz97.0%97.5%97.9%
EU-Effizienz97.1%97.4%97.5%
SchutzInselbildungsschutz, Ausgangsüberstromschutz, Kurzschlussschutz, integrierter AFCI (DC-Lichtbogenfehlerschutz), integrierter DC-Schalter, DC-Verpolungsschutz, PV-Überspannungsschutz, Batterieumkehrschutz

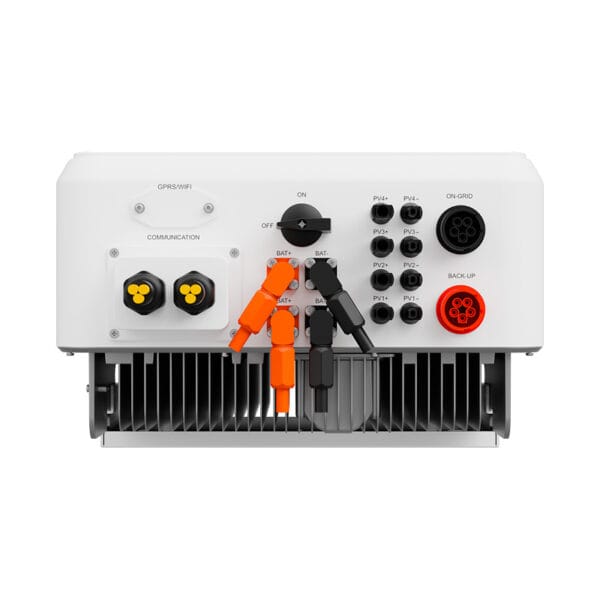

DC-AnschlussMC4-Stecker
AC-AnschlussSchnellanschluss-Stecker
AnzeigeLED + Bluetooth + APP
KommunikationCAN, RS485, Wi-Fi, LAN (optional)
Allgemeine Angaben
Betriebstemperatur-25°C~60°C
Schutzart gegen EindringenIP66
Methode der KühlungNatürliche Kühlung
Maximale Betriebshöhe4000 m
ZertifizierungenEN61000-6-1/2/3/4, IEC/EN 62109-1/2, IEC61140, CEI 0-21/CEI 0-16
Gewicht25 kg
Abmessungen (BxTxH)420x235x530 mm
